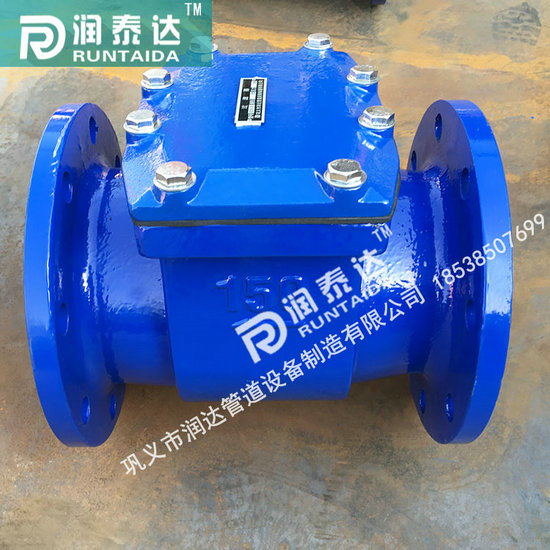

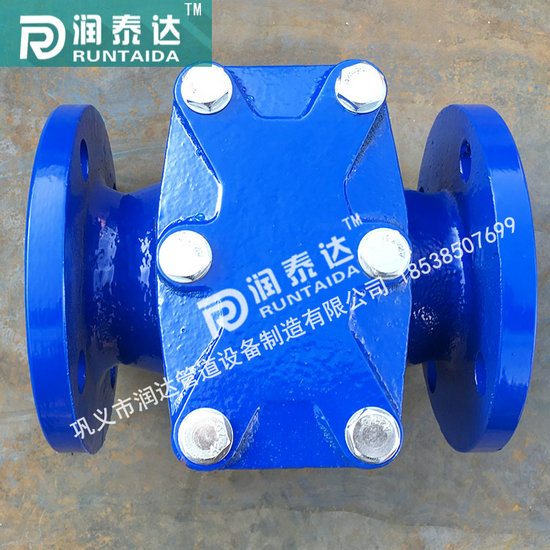

噴塑伸縮過濾器
- 品牌 潤泰達
- 型號 YSTF
拉杠伸縮過濾器用途：
YSTF過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進、阻力小、排污方便等特點。使用介質可以水、油、氣。一般通水網為18-30目，通氣網為40-100目，通油網為100-480目，可按用戶要求制作濾網，介質溫度：425攝氏度。
Y型拉桿伸縮過濾器是采用新型的設計，把Y型過濾器與伸縮接頭組合，結構簡單，使用方便，解決了各種 不同標準產品的法蘭間長度不同而造成固定管道上安裝不便的缺陷，拉桿伸縮過濾器主要用于高層建設、 多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，安裝了 拉桿伸縮過濾器后便于削除管道雜物或安裝拆卸以保證閥類或設備之正常使用，上海一環生產的Y型拉桿 伸縮過濾器適用介質溫度為：0~80℃。(法蘭尺寸PN1.0MPa按GB4216.4-14標準，PN1.6MPa按GB4216.5-84 標準)
拉桿伸縮過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
YSTF-C |
YSTF-P |
YSTF-PL |
YSTF-R |
YSTF-RL |
||
|
1 |
閥 體 |
WCB |
304 |
304L |
316 |
316L |
|
2 |
濾 網 |
304 |
304 |
304L |
316 |
316L |
|
3 |
墊 片 |
耐油石墨、丁腈橡膠、聚四氟乙烯 |
||||
|
4 |
閥 蓋 |
WCB |
304 |
304L |
316 |
316L |
|
5 |
伸縮拉桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
鍍鋅螺桿 |
